MetalSCAN im Nebenstrom – Online-Partikelzählung mit Filteraggregat

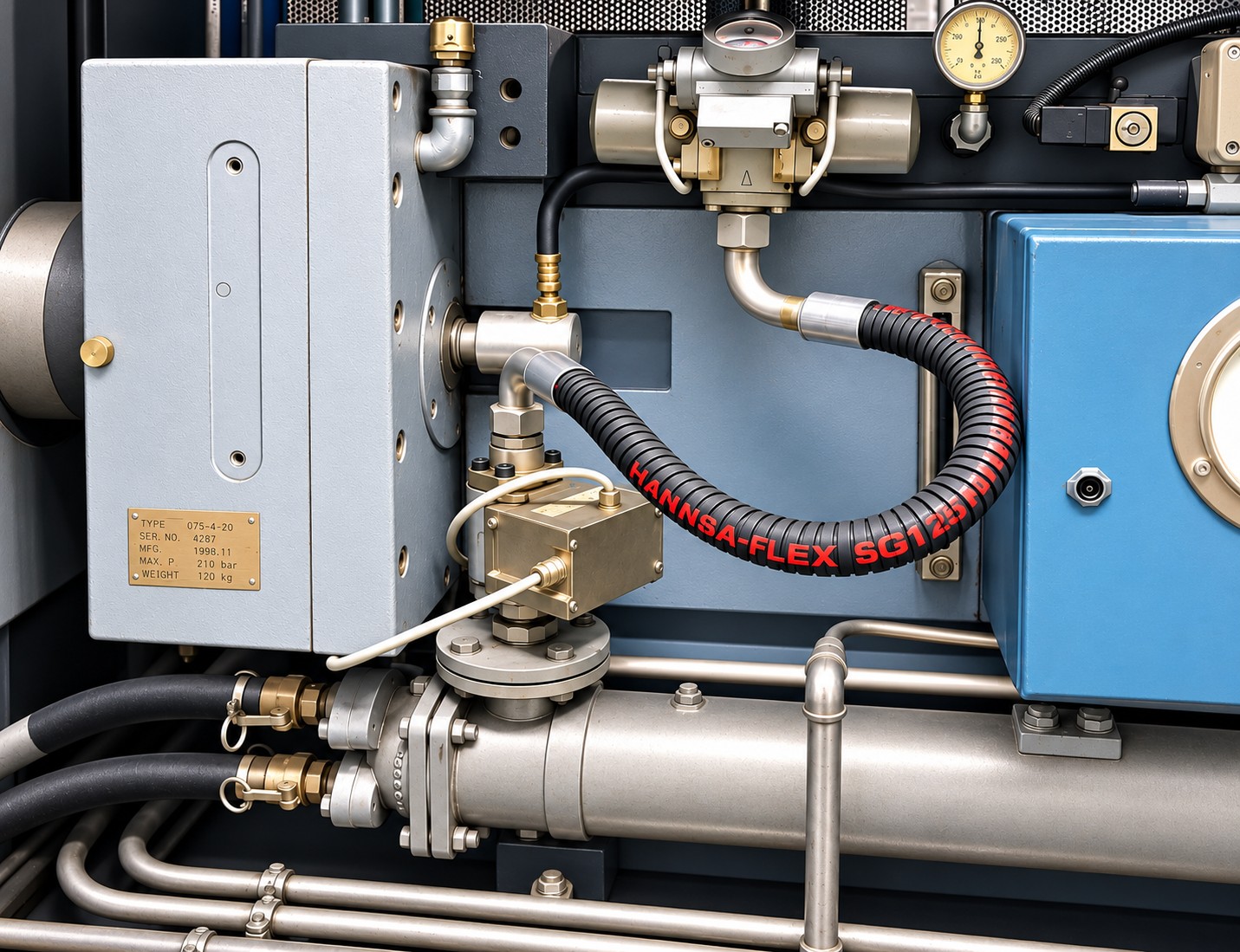

Ein Nebenstromfilteraggregat wird eingesetzt, wenn der vorhandene Ölkreislauf keine geeignete Einbausituation für MetalSCAN bietet.

Typische Anwendungsfälle für den Einsatz eines MetalSCAN-Filter-Aggregats sind:

– Getriebe mit Tauch- oder Spritzschmierung ohne externe Umlaufschmierung
– Hauptölkreisläufe mit einem Volumenstrom und Leitungsdurchmesser oberhalb des Einsatzbereichs des größten MetalSCAN-Sensors
– zu hoher Druckverlust bei Einbau des größten MetalSCAN-Sensors in die vorhandene Ölleitung des Hauptölstroms
– fehlender Einbauraum für den Sensor im vorhandenen Ölkreislauf
– Nachrüstung einer kombinierten Online-Partikelzählung und Ölfiltration zur Getriebeüberwachung und Ölpflege

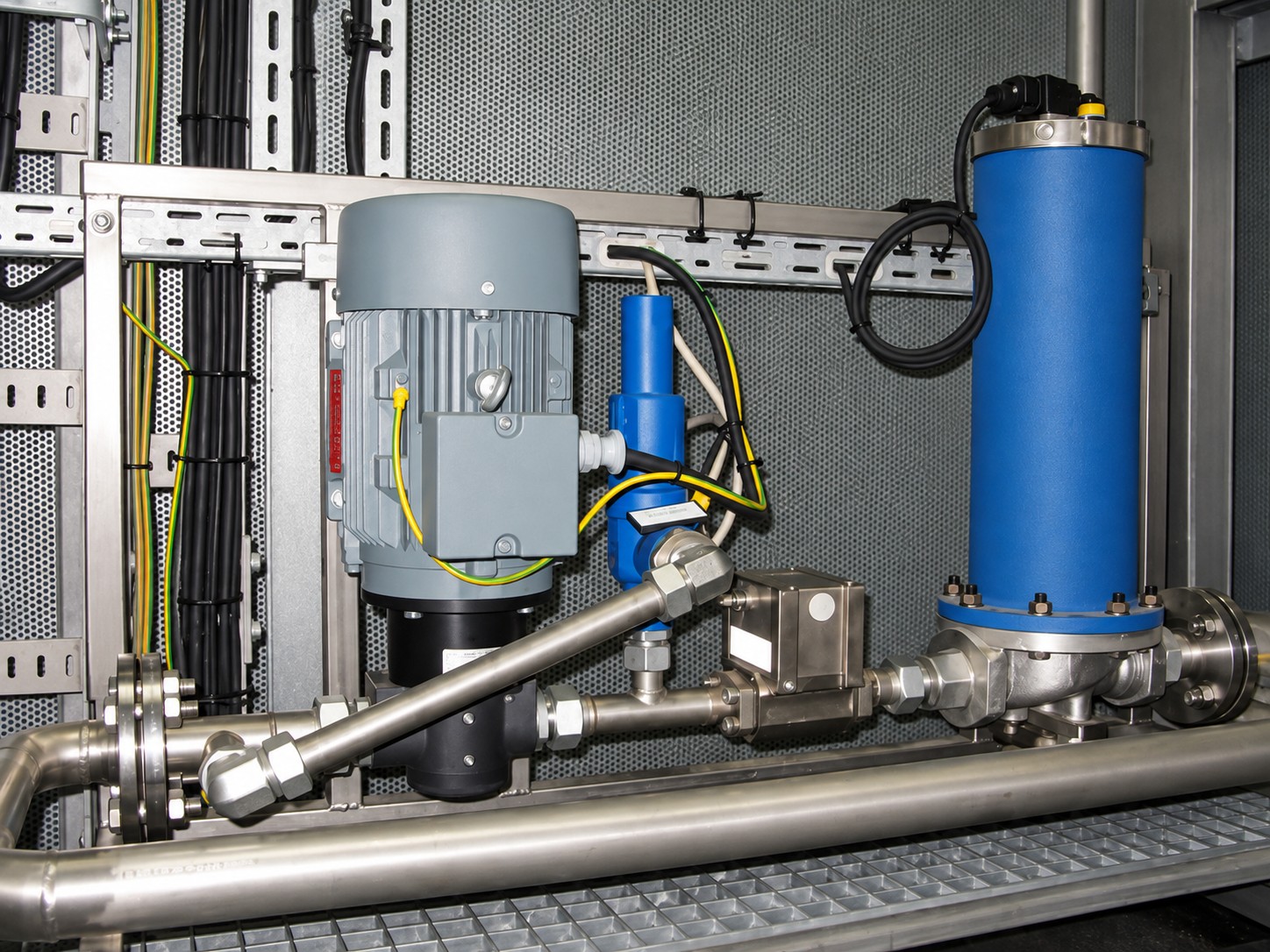

Das Öl wird an einer geeigneten Stelle am Getriebe entnommen, häufig über den vorhandenen Ölablass, und durch den Nebenstrom gefördert.

Der MetalSCAN-Sensor ist im Nebenstromaggregat auf der Druckseite zwischen Pumpe und Filter installiert. Die Metallpartikel werden zuerst erfasst und anschließend im Filter zurückgehalten. Bereits gezählte Partikel gelangen dadurch nicht erneut durch den Sensor und werden nicht mehrfach gezählt.

Bei Getrieben ohne vorhandene Ölfiltration übernimmt das Aggregat gleichzeitig die Ölpflege. Der Filter entfernt feste Verunreinigungen aus dem Öl und reduziert die abrasive Belastung von Lagern und Verzahnungen. Nach dem Filter wird das gereinigte Öl zurück in das Getriebe gepumpt.

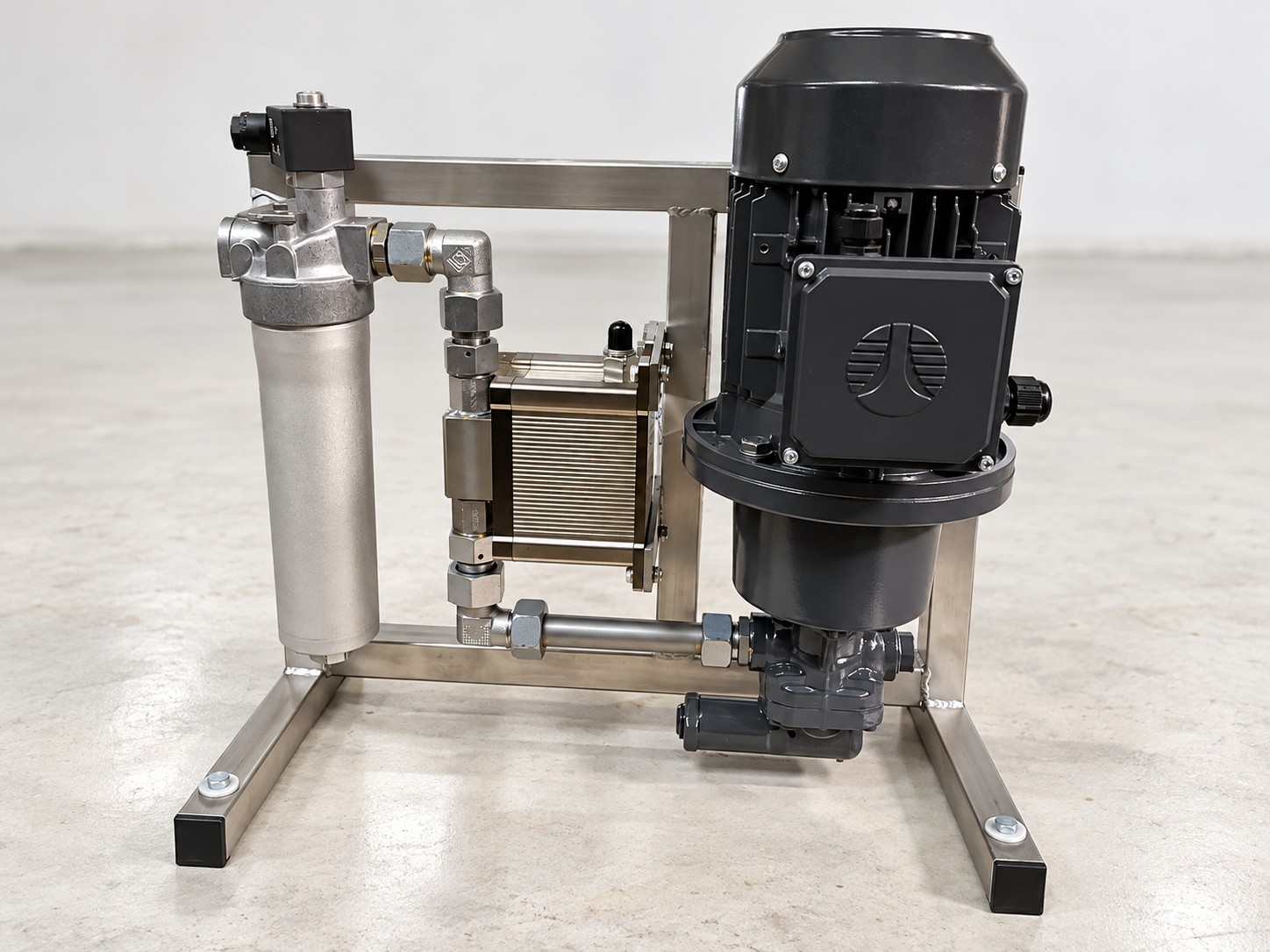

Die Basisausführung unseres MetalSCAN-Aggregats besteht aus:

– Trägerrahmen
– Ölpumpe
– MetalSCAN-Partikelsensor
– Filtereinheit
– Verrohrung und Armaturen
– elektrische Versorgung und Steuerung

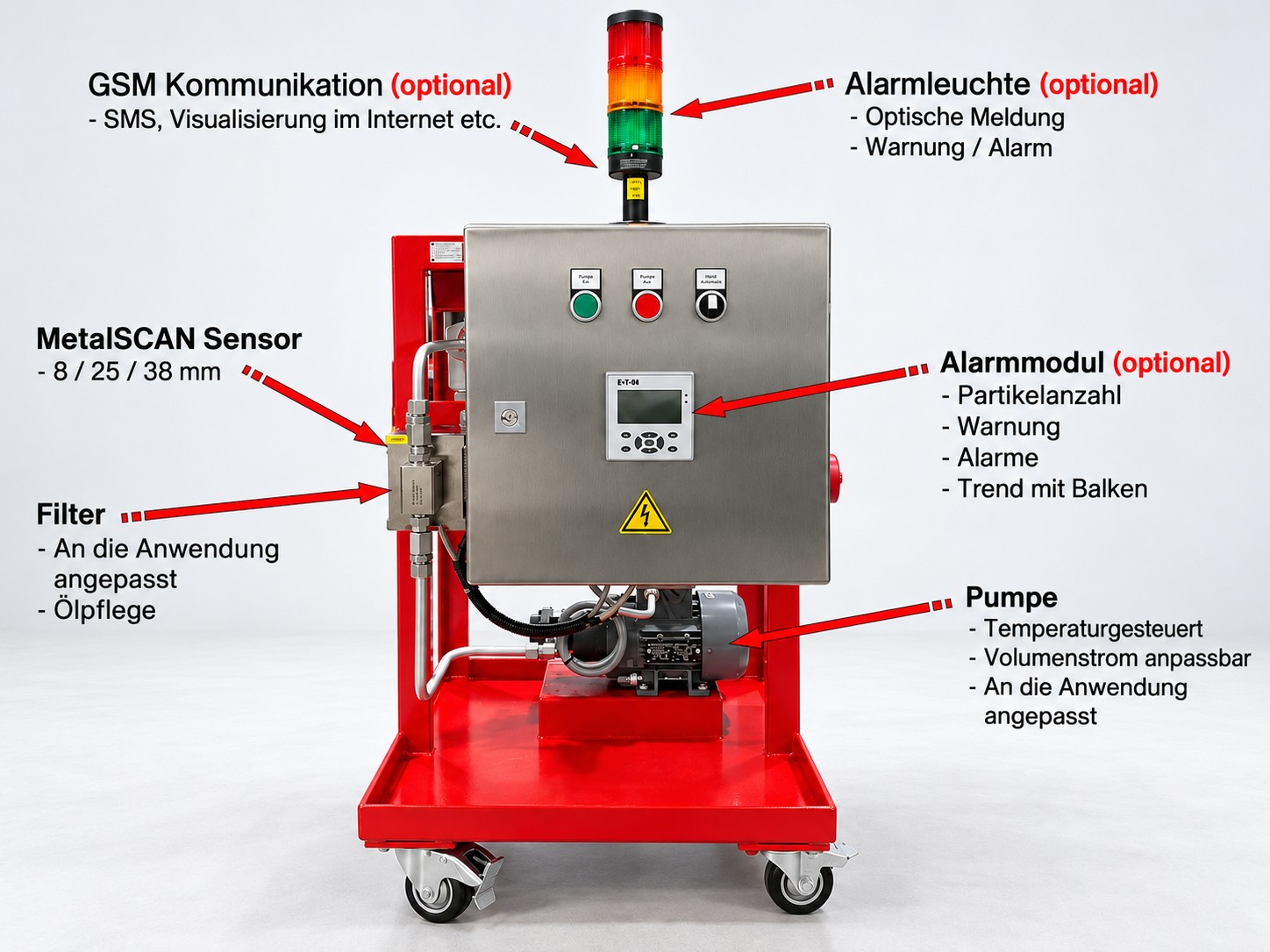

Zur Grundausstattung unseres MetalSCAN-Aggregats gehören Pumpe, MetalSCAN-Sensor und Filter, alles auf einem Rack montiert. Weitere Funktionen können optional nach Kundenwunsch und passend zur Anlage ergänzt werden.

Verfügbare Ausstattungen sind:

– temperaturgesteuerte Pumpe
– Drucküberwachung
– Filterverschmutzungsanzeige
– Durchflussüberwachung
– lokale Anzeige von Betriebs- und Messwerten
– Warn- und Alarmmeldungen
– Anbindung an SPS, HMI oder Condition-Monitoring-System
– Modbus-Kommunikation
– Alarmleuchte als optionale Ausstattung
– Alarmmodul als optionale Ausstattung
– GSM-Kommunikation mit SMS-Meldung und Online-Visualisierung als optionale Ausstattung

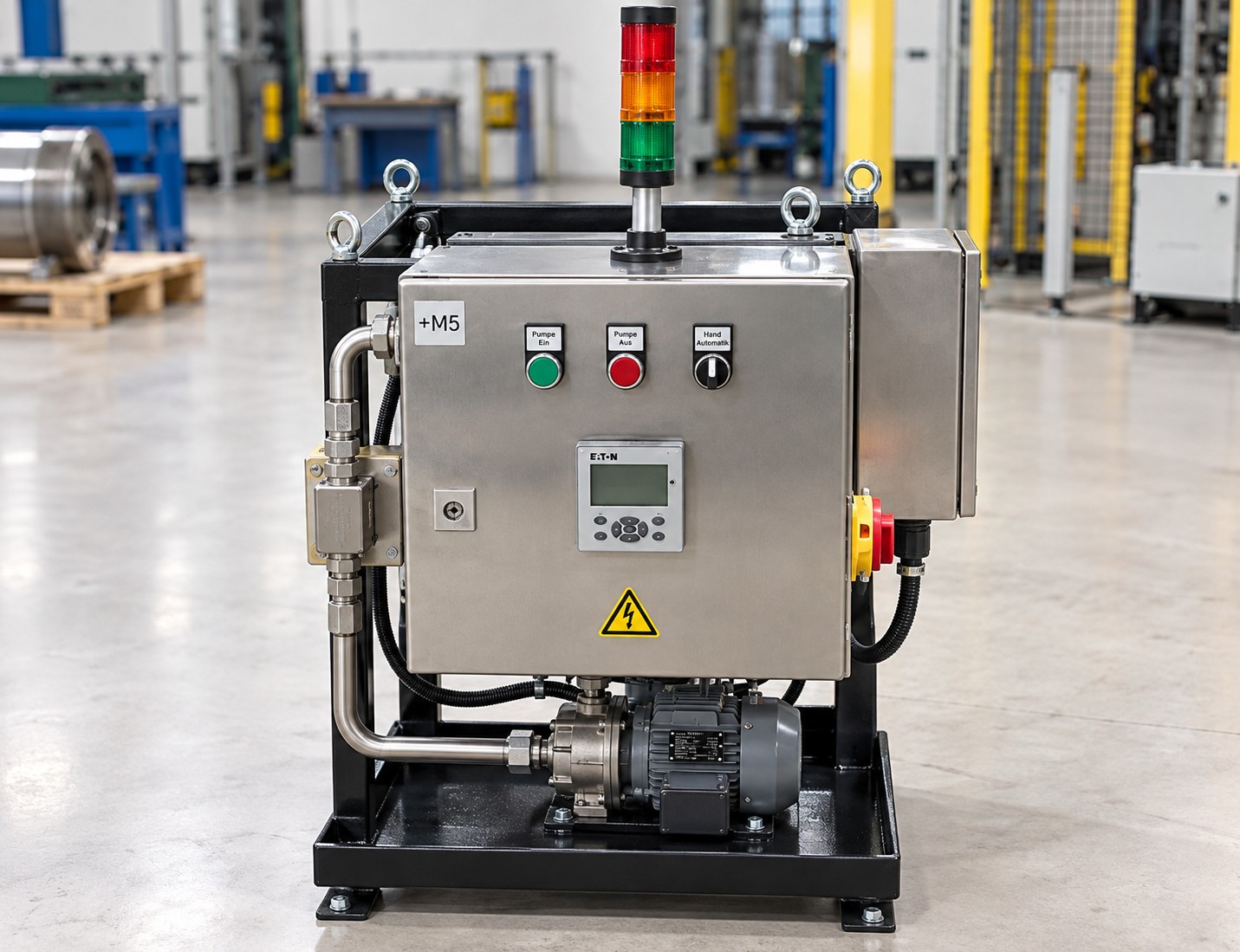

Die Ausstattung wird auf die vorhandene Steuerung und die Anforderungen des Betreibers abgestimmt. Das Aggregat wird als betriebsfertige Einheit aufgebaut.

Drei Hauptkomponenten bestimmen die Auslegung des MetalSCAN-Nebenstromaggregats.

Die Pumpe an das Ölvolumen angepasst. Der MetalSCAN-Sensor wird passend zum Volumenstrom ausgewählt. Für unterschiedliche Volumenströme stehen die drei MetalSCAN-Baugrößen MS3505, MS3510 und MS3515 zur Verfügung. Filtergröße und Filterfeinheit werden auf Fördermenge, Ölvolumen und gewünschte Ölpflege abgestimmt.

Neben Pumpe, Filter und Sensor wird auch der gesamte Ölkreislauf betrachtet. Entnahme- und Rücklaufstellen, Rohrleitungsquerschnitte, Armaturen und der verfügbare Einbauraum fließen ebenfalls in die Auslegung ein.

Für die technische Auslegung benötigen wir:

– Getriebehersteller und Getriebetyp
– Anwendung und Betriebsweise
– Ölmenge
– Ölsorte und Viskosität
– Betriebstemperatur des Öls
– Umgebungstemperatur am Aufstellungsort
– vorhandene Anschlüsse am Getriebe
– Fotos von Getriebe und Einbausituation
– verfügbarer Einbauraum für das Aggregat
– gewünschte Filterleistung
– vorhandene Steuerungs- und Datenschnittstellen
– gewünschte optionale Ausstattung

Senden Sie uns Getriebetyp, Schmierstoffdaten, Ölmenge sowie Fotos der Einbausituation und der vorhandenen Anschlüsse.

Wir erstellen daraus die technische Auslegung des Nebenstromaggregats – von der einfachen Basisausführung bis zur vollständig ausgestatteten All-in-One-Lösung.
